NC315P

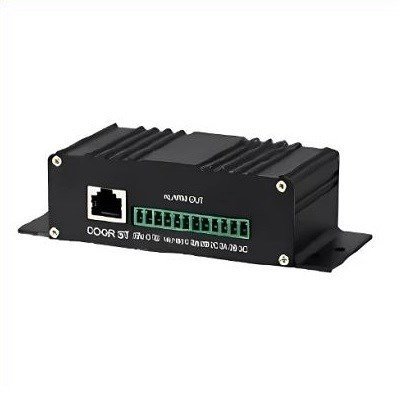

Контроллер замка для вызывных панелей BEWARD NC315P — модуль расширения для IP-вызывной панели DS06A. Через него к панели подключаются электромагнитный или электромеханический замок, два реле «сухой контакт», кнопка выхода, тревожный датчик и RFID-считыватель с интерфейсом Wiegand. Контроллер входит в комплект SIP-домофонов с опцией DSxxxP-3LK.
Связь с панелью идёт по шине 1WB: замок открывается только после проверки секретного кода домофона, поэтому доступ к кабелю и перебор кодов не дают управления замком. Замок подключается через твердотельное реле NC/NO с настраиваемой длительностью открытия, реле «сухой контакт» коммутируют до 1 А при 24 В DC и управляются независимо. Питание — 12 В DC или PoE (IEEE 802.3af), при питании по PoE контроллер выдаёт 12 В до 0,4 А; рабочая температура -40…+50 °C.
Основные возможности
| Подключение замка через твердотельное реле NC/NO |
| Настраиваемая длительность открытия замка и режим постоянно открытой двери |
| Два реле «сухой контакт» NC/NO с независимым управлением |
| Интерфейс Wiegand для RFID-считывателя с автоматическим распознаванием длины ключа |
| Отдельный вход для кнопки выхода |
| Тревожный вход с настраиваемой реакцией |
| Защита от взлома: связь с панелью по шине 1WB с проверкой секретного кода |
| Питание 12 В DC или PoE (IEEE 802.3af) |
| Выход питания 12 В для замка при питании по PoE |
| Управление исполнительными устройствами с ПК или мобильного устройства |
Ключевые характеристики
| Параметр | Значение |
| Назначение | Подключение к вызывной панели DS06A замка, двух реле, кнопки выхода, тревожного входа и RFID-считывателя |
| Связь с вызывной панелью | Шина 1WB |
| Выход для замка | 1, твердотельное реле NC/NO |
| Напряжение питания замка | До 24 В DC, 1 А |
| Длительность открывания замка | Настраиваемая |
| Режим постоянно открытой двери | Есть |
| Тревожные выходы | 2, реле «сухой контакт» NO/NC, до 1 А, 24 В DC |
| Способ управления каналами реле | Независимый |
| Тревожный вход | 1 |
| Реакция на тревожный вход | Настраиваемая |
| Отдельный вход для кнопки выхода | Есть |
| Интерфейс считывателя | Wiegand, автоматическое распознавание длины ключа |
| Защита от взлома | Есть |
| Питание | 12 В DC, 1 А; PoE (IEEE 802.3af, Class 0) |
| Выход питания | 12 В, до 0,4 А (при питании панели по PoE) |
| Степень защиты | IP10 |
| Допустимая влажность | 10–90 % (без конденсата) |
| Тип устройства | Контроллер замка для вызывных панелей |
| Габариты | 129х35х51 мм |
| Температура эксплуатации | -40…+50 °C |
| Вес, кг | 0.16 |
| Рабочая влажность | 10–90 % (без конденсата) |
| Совместимые модели | DS06A |
| Питание PoE | PoE (IEEE 802.3af) |
| Габаритные размеры, мм | 129х35х51 |
| Диапазон рабочих температур, °С | -40…+50 |
| Напряжение питания DC, В | 12; PoE |
| Максимальный потребляемый ток, мА | 1000 |
Область применения
Контроллер NC315P расширяет возможности IP-вызывной панели BEWARD DS06A: через него к панели подключаются электромагнитный или электромеханический замок, два реле «сухой контакт», кнопка выхода, тревожный датчик и считыватель с интерфейсом Wiegand. Контроллер входит в комплект SIP-домофонов с опцией DSxxxP-3LK.
Связь с панелью идёт по шине 1WB, и замок открывается только после успешной проверки секретного кода домофона, поэтому физический доступ к кабелю не позволяет открыть дверь. Контроллер применяется в загородных домах, офисах и на предприятиях для управления калиткой, воротами, шлагбаумом, освещением или сиреной.
«Инфотехновации» — системный интегратор: поставка, проектирование, внедрение и сервисная поддержка оборудования BEWARD под ключ.
Стоимость рассчитывается по заказу.
На выбор — список ниже. Стоимость перевозки рассчитывает перевозчик.
Работаем по договору и счёту или только по счёту, предоплата 100%. Оплатить можно двумя способами:
Оплачиваете выставленный счёт банковским переводом.
Оплатить наличными тоже можно — порядок подскажет менеджер.
-
1
Договор и счёт
Оформляем договор поставки и выставляем счёт.
-
2
Предоплата 100%
Оплачиваете заказ полностью — переводом или наличными.
-
3
Отгрузка
После оплаты отгружаем или передаём перевозчику.
Поставляем новое и комплектное оборудование. Гарантию на него даёт только производитель — на своих условиях. Гарантийное обслуживание проводят его авторизованные сервисные центры, срок и порядок указаны в паспорте изделия.
- механическими повреждениями по вине покупателя;
- несанкционированными модификациями или ремонтом оборудования;
- несоблюдением норм эксплуатации, указанных производителем.
