SP-H

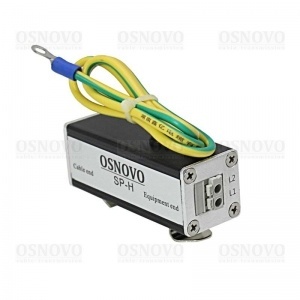

Устройство грозозащиты цепей видео OSNOVO SP-H — одноканальное устройство для защиты линий видеосигнала HDCVI, HDTVI и AHD, передаваемого по кабелю витой пары, от импульсных перенапряжений. Устройство включается в линию передачи видеосигнала и монтируется на DIN-рейку.
Защита двухступенчатая. Полоса пропускания видеосигнала — до 80 МГц, максимальное длительное рабочее напряжение (Uc) — 6 В DC, номинальный ток разряда (8/20 мкс, In) — 5 кА, суммарный ток разряда (8/20 мкс, Itotal) — 10 кА, время отклика — не более 1 нс. Вход и выход выполнены на клеммных колодках (2 контакта). Диапазон рабочих температур -40…+85 °C, габариты 25х68х25 мм.
Основные возможности
| Защита одного канала видео HDCVI/HDTVI/AHD по витой паре |
| Двухступенчатая схема защиты |
| Полоса пропускания видеосигнала до 80 МГц |
| Время отклика не более 1 нс |
| Подключение на клеммных колодках |
| Монтаж на DIN-рейку |
Ключевые характеристики
| Параметр | Значение |
| Назначение | грозозащита цепей видео HDCVI/HDTVI/AHD по кабелю витой пары |
| Количество каналов | 1 |
| Ступени защиты | 2 |
| Полоса пропускания видеосигнала | до 80 МГц |
| Максимальное длительное рабочее напряжение (Uc) | 6 В DC |
| Номинальный ток разряда (8/20 мкс, In) | 5 кА |
| Суммарный ток разряда (8/20 мкс, Itotal) | 10 кА |
| Время отклика | не более 1 нс |
| Вход | клеммная колодка (2 контакта) |
| Выход | клеммная колодка (2 контакта) |
| Монтаж | Монтаж на DIN-рейку |
| Тип устройства | Устройство грозозащиты цепей видео |
| Габаритные размеры, мм | 25х68х25 |
| Диапазон рабочих температур, °С | -40…+85 |
| Вес, кг | 0.107 |
| Материал корпуса | Металл |
Область применения
Одноканальное устройство OSNOVO SP-H предназначено для HD-аналоговых систем видеонаблюдения, в которых видеосигнал HDCVI, HDTVI или AHD передаётся по кабелю «витая пара». Оно включается в линию и предотвращает выход из строя оконечного оборудования — видеокамер и видеорегистраторов — при импульсных перенапряжениях, в том числе вызванных грозовыми разрядами.
Кабель подключается к клеммным колодкам на входе и выходе, защита выполнена двухступенчатой, а рабочий диапазон температур составляет от −40 до +85 °C.
