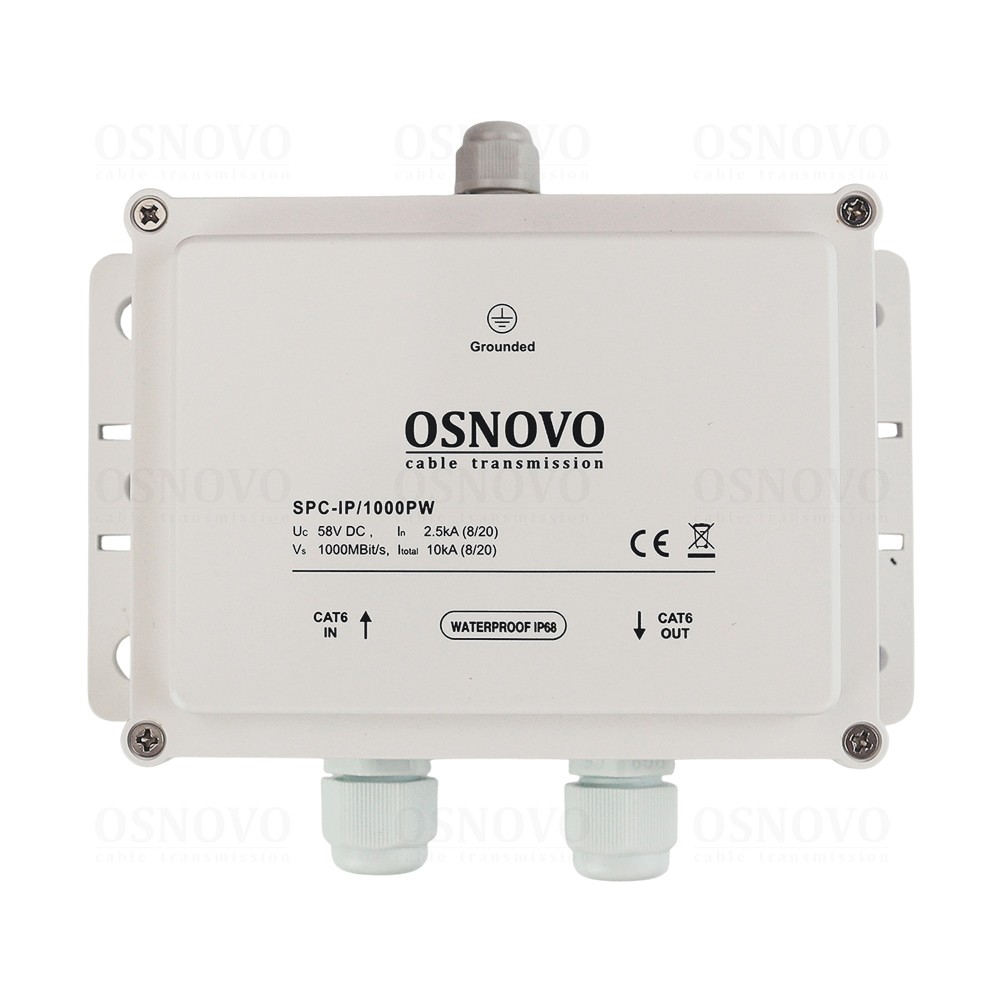

SPC-IP/1000PW
Устройство грозозащиты Ethernet OSNOVO SPC-IP/1000PW — уличное устройство с расширенным диапазоном рабочих температур (-60…+80 °C) для защиты линии локальной вычислительной сети со скоростью до 1000 Мбит/с и цепи PoE. Работает с оборудованием PoE стандартов IEEE 802.3af/at/bt (метод A + метод B), максимальная потребляемая мощность подключаемых устройств — 90 Вт. Герметичный корпус с уплотнительными манжетами имеет класс защиты IP68 и предназначен для установки вне помещений.
Защита двухступенчатая и охватывает все 4 пары проводников сетевого кабеля: 1/2, 3/6, 4/5, 7/8. Номинальный ток разряда (8/20 мкс) по цепи «линия — земля» — 2,5 кА, суммарный — 10 кА, время срабатывания — не более 1 нс, вносимые потери — не более 2 дБ. Номинальное рабочее напряжение — 48 В, максимальное длительное — 57 В DC. Кабели «витая пара» вводятся через гермовводы и подключаются к клеммникам KeyStone внутри корпуса, заземление — к винтовой клемме. Соответствует ГОСТ IEC 61643-21-2014.
Основные возможности
| Защита линии Ethernet 10/100/1000 Мбит/с и цепи PoE |
| Поддержка PoE IEEE 802.3af/at/bt (метод A + метод B), до 90 Вт |
| Защита всех 4 пар проводников: 1/2, 3/6, 4/5, 7/8 |
| Двухступенчатая защита |
| Номинальный ток разряда 2,5 кА, суммарный — 10 кА (8/20 мкс) |
| Время срабатывания не более 1 нс |
| Уличное исполнение: класс защиты IP68, ударная прочность IK10 |
| Рабочая температура -60…+80 °C |
| Подключение витой пары к клеммникам KeyStone, ввод кабелей через гермовводы |
| Соответствие ГОСТ IEC 61643-21-2014 |
Ключевые характеристики
| Параметр | Значение |
| Тип устройства | Уличное устройство грозозащиты для локальной вычислительной сети |
| Назначение | Защита цепи Ethernet + PoE |
| Исполнение | Уличное, расширенный диапазон рабочих температур |
| Скорость передачи данных | 10/100/1000 Мбит/с |
| PoE | IEEE 802.3af/at/bt |
| Метод подачи PoE | A + B |
| Макс. потребляемая мощность подключаемых PoE-устройств | 90 Вт |
| Защищаемые контакты | 1, 2, 3, 4, 5, 6, 7, 8 (пары 1/2, 3/6, 4/5, 7/8) |
| Количество ступеней защиты | 2 |
| Номинальное рабочее напряжение | 48 В |
| Максимальное длительное рабочее напряжение | 57 В DC |
| Уровень напряжения защиты, 1 кВ/мкс (линия — линия) | не более 140 В |
| Уровень напряжения защиты, 1 кВ/мкс (линия — земля) | не более 500 В |
| Номинальный ток нагрузки | 1,6 А |
| Номинальный ток разряда 8/20 мкс (линия — линия) | 0,1 кА |
| Номинальный ток разряда 8/20 мкс (линия — земля) | 2,5 кА |
| Суммарный ток разряда 8/20 мкс (линия — земля) | 10 кА |
| Время срабатывания | не более 1 нс |
| Полоса пропускания | 250 МГц |
| Вносимые потери | не более 2 дБ |
| Подключение линии | клеммник KeyStone х 1 (вход), клеммник KeyStone х 1 (выход) |
| Заземление | винтовая клемма |
| Гермовводы в комплекте | 3 шт. |
| Монтаж | на плоскую поверхность (стену) |
| Материал корпуса | Пластик |
| Класс защиты | IP68 |
| Ударная прочность | IK10 |
| Рабочая температура | -60…+80 °C |
| Относительная влажность | до 95 % (без конденсата) |
| Габариты (ШхВхГ) | 148х95х54 мм |
| Масса (без упаковки) | 158 г |
| Соответствие стандартам | ГОСТ IEC 61643-21-2014 |
Область применения
Применяется в системах IP-видеонаблюдения, смонтированных вне помещений, для защиты оконечного оборудования — IP-видеокамер с PoE, видеорегистраторов — от ударов молнии и скачков напряжения. Может эксплуатироваться на улице и в промышленных неотапливаемых помещениях: класс защиты IP68, рабочая температура -60…+80 °C. Кабель внешней линии подключается к клеммнику IN, защищаемое оборудование — к клеммнику OUT, провод заземления — к винтовой клемме; кабели вводятся через гермовводы. Устройство монтируется на плоскую поверхность, для подключения витой пары достаточно плоской отвёртки.
