Midspan-1/P1

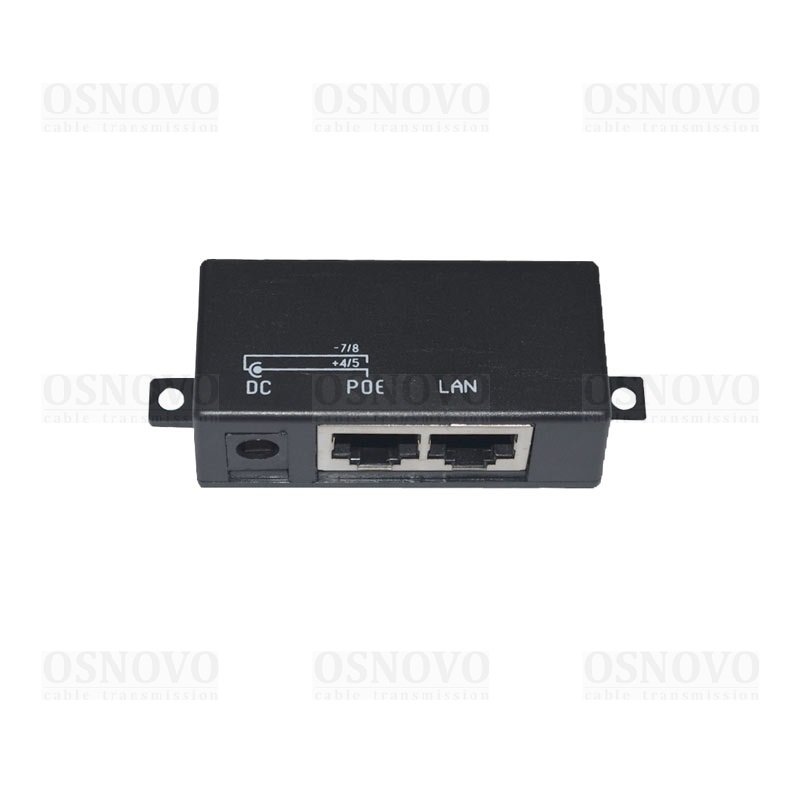

PoE-инжектор OSNOVO Midspan-1/P1 — пассивный инжектор PoE, который может работать и как сплиттер. Он вводит напряжение внешнего блока питания в свободные пары кабеля Fast Ethernet либо, наоборот, выделяет питание из кабеля и отдаёт его на разъём DC, питая оконечное сетевое устройство.
Напряжение PoE — до 57 В DC, метод подачи B по контактам 4,5 (+) и 7,8 (-), максимальный ток 1 А, мощность на порт — до 30 Вт. Собственного питания устройство не требует: напряжение на выходе зависит от напряжения подключённого блока питания, который в комплект не входит. Порты RJ-45 работают на скорости 10/100 Мбит/с. Автоматического определения PoE-нагрузки нет, инжектор совместим с оборудованием IEEE 802.3af/at и Passive PoE. Корпус пластиковый, габариты 76х20х27 мм, масса 0,03 кг, рабочая температура -40…+70 °C.
Основные возможности
| Пассивный PoE-инжектор/сплиттер на 1 порт |
| Напряжение PoE — до 57 В DC |
| Максимальный ток 1 А, мощность на порт до 30 Вт |
| Метод подачи B (4,5 (+), 7,8 (-)) |
| Порты RJ-45 10/100 Мбит/с |
| Разъём питания DC 5,5х2,1 мм |
| Совместим с оборудованием IEEE 802.3af/at и Passive PoE |
| Не требует собственного питания |
| Компактный пластиковый корпус, рабочая температура -40…+70 °C |
Ключевые характеристики
| Параметр | Значение |
| Назначение | Пассивный PoE-инжектор/сплиттер |
| Количество портов PoE | 1 |
| Скорость передачи данных | 10/100 Мбит/с |
| Стандарты PoE | Совместим с IEEE 802.3af/at (Passive PoE) |
| Passive PoE | Да |
| Определение PoE-нагрузки | Автоматическое определение не выполняется |
| Выходное напряжение PoE | До 57 В DC |
| Максимальный ток | 1 А |
| Мощность на порт (макс.) | 30 Вт |
| Метод подачи PoE | B |
| Проводники для подачи PoE | Выход: B (4,5 (+), 7,8 (-)) |
| Совместимые устройства | Оборудование PoE IEEE 802.3af/at, Passive PoE |
| Подключение | 1 х RJ-45 (Ethernet), 1 х RJ-45 (Ethernet + PoE), разъём питания DC 5,5х2,1 мм |
| Питание инжектора | От внешнего блока питания, собственного питания не требует |
| Блок питания | В комплект не входит |
| Особенности питания | Напряжение на выходе зависит от напряжения блока питания на входе |
| Материал корпуса | Пластик |
| Тип устройства | PoE-инжектор |
| Габариты | 76х20х27 мм |
| Температура эксплуатации | -40…+70 °C |
| Вес, кг | 0.03 |
| Конфигурация портов | 1 х RJ-45 (Ethernet), 1 х RJ-45 (Ethernet + PoE), разъём питания DC 5,5х2,1 мм |
| Количество портов | 1 |
| Монтаж | На плоскую поверхность |
| Скорость Ethernet | 10/100 Мбит/с |
| Макс. мощность на порт PoE, Вт | 30 |
| Комплектация | Midspan-1/P1; руководство по эксплуатации; упаковка |
Область применения
Пассивный инжектор применяют для питания оконечных сетевых устройств с портом 10/100 Мбит/с от внешнего блока питания по витой паре, когда у коммутатора нет PoE, а отдельную линию питания к устройству прокладывать неудобно. Это же изделие работает и как сплиттер: у нагрузки оно выводит питание из кабеля на разъём DC, поэтому два Midspan-1/P1 образуют пару для ввода и вывода питания.
Блок питания напряжением до 57 В подбирается отдельно, а рабочий диапазон от −40 до +70 °C допускает установку в неотапливаемых помещениях.
