PPK-11

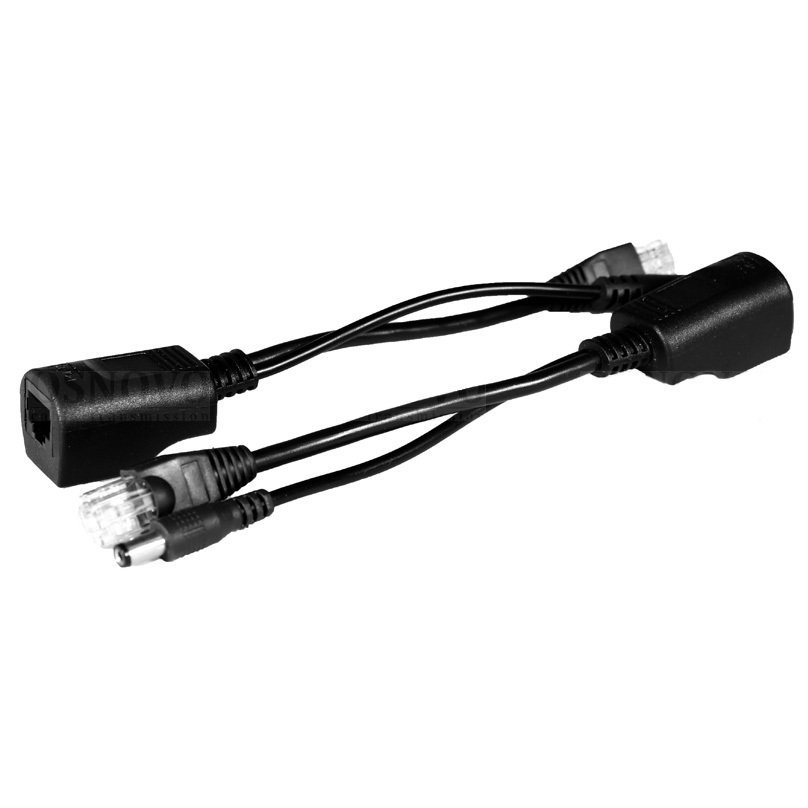

Комплект PoE-инжектор + сплиттер OSNOVO PPK-11 — пассивный комплект из инжектора и сплиттера для передачи питания и данных Fast Ethernet по одному кабелю Cat 5e. Комплект позволяет запитать по сетевому кабелю IP-камеру или другое устройство без поддержки PoE: инжектор вводит напряжение в свободные пары, сплиттер выделяет его обратно.
Передача идёт по методу B (контакты 4,5(+) и 7,8(-)), сплиттер принимает питание по методам A и B. Напряжение на выходе повторяет напряжение внешнего блока питания и может достигать 57 В DC, максимальная мощность — 17 Вт. Собственного питания комплект не требует, автоматического определения нагрузки нет, цепь защищена самовосстанавливающимся полимерным предохранителем 0,75 А. Корпус пластиковый, габариты 40х19х19 мм, длина кабеля 20 см, рабочая температура 0…+40 °C.
Основные возможности
| Пассивный комплект: PoE-инжектор и PoE-сплиттер |
| Передача питания и данных Fast Ethernet по одному кабелю Cat 5e |
| Совместимость с оборудованием PoE IEEE 802.3af/at и Passive PoE |
| Выходное напряжение до 57 В DC, определяется внешним блоком питания |
| Максимальная мощность 17 Вт |
| Подача питания инжектором по методу B, приём сплиттером по методам A и B |
| Самовосстанавливающийся полимерный предохранитель 0,75 А |
| Собственное питание не требуется |
Ключевые характеристики
| Параметр | Значение |
| Назначение | пассивный комплект PoE: инжектор и сплиттер |
| Стандарт Ethernet | 10/100 Base-T |
| Количество каналов PoE | 1 |
| Поддержка PoE | Passive PoE, совместим с IEEE 802.3af/at |
| Выходное напряжение | до 57 В DC, зависит от напряжения внешнего блока питания |
| Максимальная мощность | 17 Вт |
| Метод подачи PoE (инжектор) | B (4,5(+) 7,8(-)) |
| Метод приёма PoE (сплиттер) | A (1,2(+) 3,6(-)), B (4,5(+) 7,8(-)) |
| Определение PoE-нагрузки | отсутствует |
| Совместимое оборудование | устройства PoE IEEE 802.3af/at, Passive PoE, IP-камеры без поддержки PoE |
| Порты инжектора | 1 x RJ-45 (Ethernet), 1 x RJ-45 (Ethernet + PoE), розетка DC 5,5 мм |
| Порты сплиттера | 1 x RJ-45 (Ethernet + PoE), 1 x RJ-45 (Ethernet), штекер DC 5,5 мм |
| Тип кабеля линии | Cat 5e |
| Защита цепи | самовосстанавливающийся полимерный предохранитель 0,75 А |
| Собственное питание | не требуется |
| Длина кабеля | 20 см |
| Цвет | чёрный |
| Материал корпуса | Пластик |
| Объём брутто | 0,00014 м³ |
| Тип устройства | Комплект PoE-инжектор + сплиттер |
| Габариты | 40х19х19 мм |
| Температура эксплуатации | 0…+40 °C |
| Вес, кг | 0.065 |
| Конфигурация портов | Инжектор: 1 x RJ-45 (Ethernet), 1 x RJ-45 (Ethernet + PoE), розетка DC 5,5 мм; сплиттер: 1 x RJ-45 (Ethernet + PoE), 1 x RJ-45 (Ethernet), штекер DC 5,5 мм |
| Количество портов | 1 |
| Скорость Ethernet | 10/100 Мбит/с |
| Макс. мощность на порт PoE, Вт | 17 |
| Комплектация | Инжектор PPK-11 — 1 шт.; сплиттер PPK-11 — 1 шт.; руководство по эксплуатации — 1 шт. |
Область применения
Комплект PPK-11 применяется, когда к одиночной IP-камере, точке доступа или IP-телефону без поддержки PoE нужно подвести питание и данные по одному кабелю витой пары. Инжектор подаёт напряжение внешнего блока питания на свободные пары (контакты 4, 5, 7, 8), а сплиттер у оконечного устройства выводит его на отдельный разъём питания.
Данные передаются со скоростью до 100 Мбит/с, мощность — до 17 Вт; напряжение на выходе зависит от используемого блока питания. Рабочий диапазон от 0 до +40 °C рассчитан на установку внутри отапливаемых помещений.
