M1DE+DM1DE

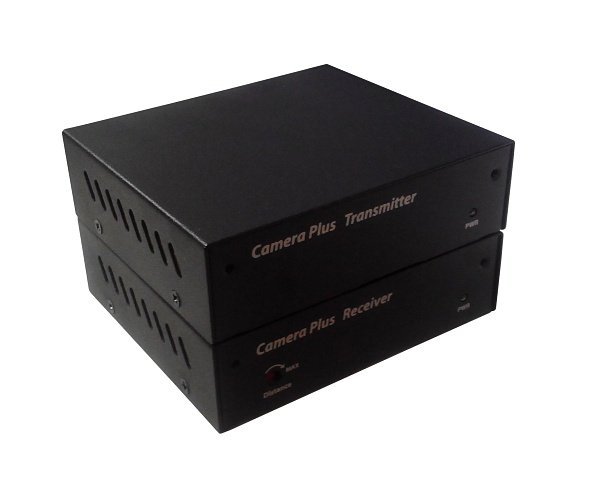

Комплект передачи видеосигнала OSNOVO M1DE+DM1DE — комплект из передатчика и приёмника для передачи композитного видеосигнала и данных RS-485 по одному коаксиальному кабелю. Комплект позволяет добавить в систему видеонаблюдения одну PTZ-камеру с поддержкой функций панорамирования, наклона и зума.
Дальность передачи по кабелю RG-59 — до 800 м, поддерживается композитный видеосигнал разрешением до 960H. Канал RS-485 работает в симплексном режиме, предусмотрена защита от помех. Передатчик и приёмник позволяют запитать дополнительные устройства напряжением 9…12 В. Питание 12 В DC; ток потребления передатчика M1DE — 130 мА (макс.), приёмника DM1DE — 100 мА (макс.); в комплект входят два блока питания; диапазон рабочих температур 0…+50 °C, размеры каждого блока 102х30х110 мм.
Основные возможности
| Передача композитного видео и RS-485 по одному коаксиальному кабелю |
| Дальность передачи до 800 м по кабелю RG-59 |
| Подключение одной PTZ-камеры с управлением панорамированием, наклоном и зумом |
| Поддержка видеосигнала до 960H |
| Симплексный режим RS-485 |
| Защита от помех |
| Возможность питания дополнительных устройств 9…12 В |
| Два блока питания в комплекте |
Ключевые характеристики
| Параметр | Значение |
| Состав комплекта | Передатчик и приёмник |
| Тип видеосигнала | Композитный, до 960H |
| Количество видеоканалов | 1 |
| Канал управления | RS-485, симплекс |
| Среда передачи | Коаксиальный кабель RG-59 |
| Дальность передачи | до 800 м (RG-59) |
| Поддержка PTZ | 1 камера (панорамирование, наклон, зум) |
| Видеоразъёмы | BNC (вход и выход на передатчике и приёмнике) |
| Подключение RS-485 | Клеммная колодка |
| Подключение питания | Клеммная колодка |
| Питание дополнительных устройств | 9…12 В |
| Защита от помех | Есть |
| Блоки питания | 2 шт. в комплекте |
| Габаритные размеры передатчика, мм | 102х30х110 |
| Габаритные размеры приёмника, мм | 102х30х110 |
| Тип устройства | Комплект передачи видеосигнала |
| Разрешение | до 960H |
| Габаритные размеры, мм | 102х30х110 |
| Диапазон рабочих температур, °С | 0…+50 |
| Напряжение питания DC, В | 12 |
| Ток потребления, мА | Передатчик M1DE: 130 мА (макс.); приёмник DM1DE: 100 мА (макс.). |
| Температура хранения | От -10 до +60 °C |
| Комплект поставки | 1 × передатчик M1DE; 1 × приёмник DM1DE; 2 × блок питания DC12V; 1 × руководство по эксплуатации |
Область применения
Комплект M1DE+DM1DE из передатчика и приёмника применяется для подключения поворотной PTZ-камеры композитного стандарта к системе видеонаблюдения: видеосигнал и интерфейс управления RS-485 передаются по одному коаксиальному кабелю RG-59 на расстояние до 800 м.
Это позволяет использовать для управления камерой уже проложенную коаксиальную линию без отдельного кабеля RS-485. Два блока питания 12 В DC входят в комплект.
«Инфотехновации» — системный интегратор: поставка, проектирование, внедрение и сервисная поддержка оборудования OSNOVO под ключ.
Стоимость рассчитывается по заказу.
На выбор — список ниже. Стоимость перевозки рассчитывает перевозчик.
Работаем по договору и счёту или только по счёту, предоплата 100%. Оплатить можно двумя способами:
Оплачиваете выставленный счёт банковским переводом.
Оплатить наличными тоже можно — порядок подскажет менеджер.
-
1
Договор и счёт
Оформляем договор поставки и выставляем счёт.
-
2
Предоплата 100%
Оплачиваете заказ полностью — переводом или наличными.
-
3
Отгрузка
После оплаты отгружаем или передаём перевозчику.
Поставляем новое и комплектное оборудование. Гарантию на него даёт только производитель — на своих условиях. Гарантийное обслуживание проводят его авторизованные сервисные центры, срок и порядок указаны в паспорте изделия.
- механическими повреждениями по вине покупателя;
- несанкционированными модификациями или ремонтом оборудования;
- несоблюдением норм эксплуатации, указанных производителем.
Похожие товары

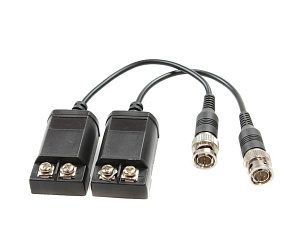

Комплект приёмопередатчиков видеосигнала OSNOVO TP-H/5
