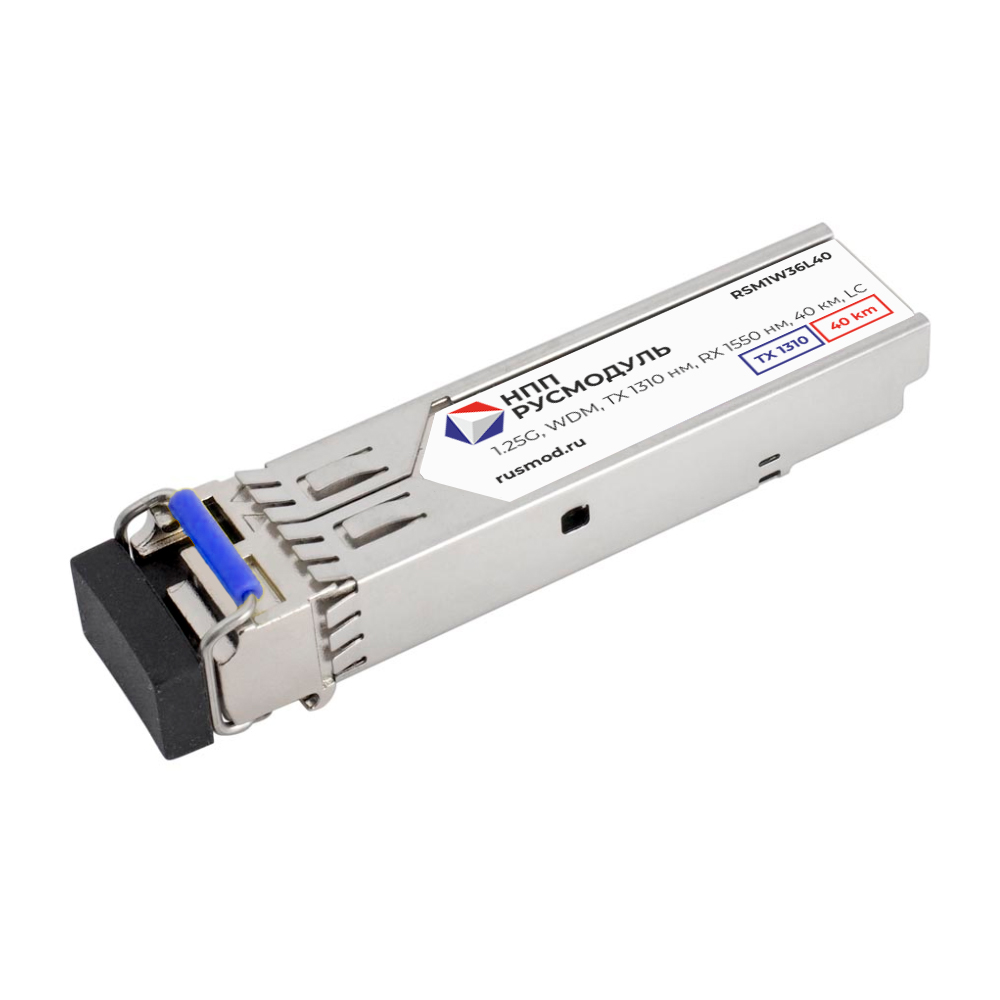

SFP модуль, 1.25G, WDM, TX 1310 нм, RX 1550 нм, 40 км, LC, RSM1W36L40

Под заказ

Примечание-подсказка

Характеристики

Тип устройства

—

SFP-модуль

SFP модуль, 1.25G, WDM, TX 1310 нм, RX 1550 нм, 40 км, LC, RSM1W36L40

RSM1W36L40 — компактный оптический приёмо-передающий модуль форм-фактора SFP с поддержкой «горячей» замены, выпускаемый НПП «Русмодуль» в Новосибирске. Модуль предназначен для соединения сетевых устройств на скорости до 1,25 Гбит/с по одному оптическому волокну и обеспечивает поддержку протокола Gigabit Ethernet (1000BASE-LX). Источник излучения — DFB-лазер 1310 нм, приёмник — PIN-фотодетектор 1550 нм, максимальная дальность связи 40 км по одномодовому волокну 9/125 мкм (G.652). Работает в паре с модулем RSM1W63L40 или RSM1W63L40I; изделие включено в реестр российской радиоэлектронной продукции (запись № 10518701).

Основные возможности

Двунаправленная передача данных по одному оптическому волокну

Поддержка скоростей передачи до 1,25 Гбит/с

DFB-лазер 1310 нм и PIN-приёмник 1550 нм

Максимальная дальность связи 40 км по одномодовому волокну G.652

Поддержка функции цифрового контроля DDM: температура модуля, ток смещения лазера, напряжение питания, оптическая мощность Tx и Rx, потеря сигнала в волокне

Разъём LC/UPC

Низкая рассеиваемая мощность

Напряжение питания +3,3 В

Поддержка функции «горячей» замены

Соответствие стандартам SFP MSA INF-8074 и SFF-8472

Модификация с индексом «I» работает в промышленном диапазоне −40…+85 °C

Включён в единый реестр российской радиоэлектронной продукции, запись № 10518701

Ключевые характеристики

Тип корпуса	SFP
Скорость передачи данных	1,25 Гбит/с (1000 Мбит/с)
Длина волны передатчика	1310 нм (диапазон 1290–1330 нм)
Длина волны приёмника	1550 нм
Диапазон принимаемых длин волн	1100–1650 нм
Среда передачи	одно волокно, одномодовое 9/125 мкм (G.652)
Дальность передачи	40 км
Разъём	LC/UPC
Оптическая мощность передатчика	от −8 до −5 дБм
Оптическая мощность при выключенном лазере	не более −30 дБм
Ширина спектра (по уровню −3 дБ)	не более 1 нм
Коэффициент гашения импульса	не менее 4 дБ, типовое 7 дБ
Чувствительность фотоприёмника	−10 дБм (значение по паспорту, графа «Макс.»)
Уровень насыщения (перегрузка)	не менее −3 дБм
Напряжение питания	3,13–3,47 В, типовое 3,3 В
Ток потребления	не более 300 мА
Цифровая диагностика DDM	поддерживается
Диапазон рабочих температур	0…+70 °C (модификация «I» — −40…+85 °C)
Температура хранения	−40…+85 °C
Относительная влажность при эксплуатации	5–85 %
Относительная влажность при хранении	5–95 %
Парный модуль	RSM1W63L40 / RSM1W63L40I
Гарантия	36 месяцев

Область применения

Модуль устанавливают в SFP-слоты коммутаторов, маршрутизаторов и другого сетевого оборудования, чтобы соединить два устройства по одному оптическому волокну на расстоянии до 40 км. Производитель отдельно подтверждает совместимость своих SFP с коммутаторами и маршрутизаторами Eltex — испытания проведены на заводе Eltex, протокол от 26.10.2023. Компания «Инфотехновации» обеспечивает поставку, проектирование, монтаж и пусконаладку под ключ.
