SFP+ модуль, 10G, WDM, TX 1270нм, RX 1330нм, 20 км, LC, RSM10W24L20

Под заказ

Примечание-подсказка

Характеристики

Тип устройства

—

SFP-модуль

SFP+ модуль, 10G, WDM, TX 1270нм, RX 1330нм, 20 км, LC, RSM10W24L20

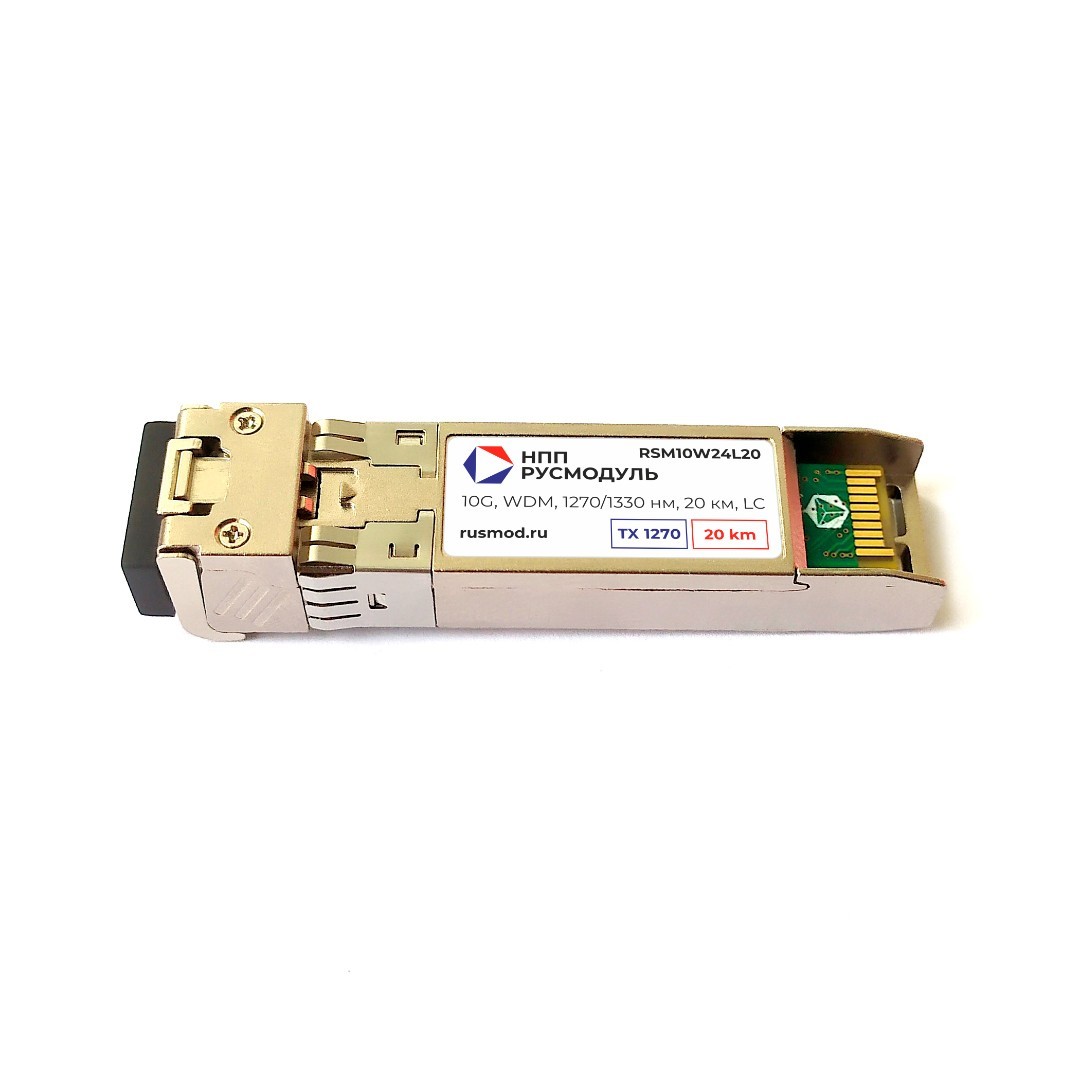

RSM10W24L20 — компактный оптический приёмо-передающий модуль форм-фактора SFP+ с поддержкой «горячей» замены производства НПП «Русмодуль» (Новосибирск). Модуль предназначен для соединения сетевых устройств на скорости до 10 Гбит/с по одному оптическому волокну и поддерживает протоколы 10G Fibre Channel и Ethernet 10GBASE-LR. Источник излучения — DFB-лазер 1270 нм, приёмник — PIN-фотодетектор 1330 нм, максимальная дальность связи 20 км по одномодовому волокну 9/125 мкм (G.652). Работает в паре с модулем RSM10W42L20 или RSM10W42L20I; изделие включено в реестр российской радиоэлектронной продукции (запись № 10465681).

Основные возможности

Передача данных по одному оптическому волокну на скорости до 10 Гбит/с

Поддержка протоколов 10G Fibre Channel и Ethernet 10GBASE-LR

DFB-лазер 1270 нм и PIN-приёмник 1330 нм

Максимальная дальность связи 20 км по одномодовому волокну G.652

Поддержка функции цифрового контроля DDM: температура, ток смещения лазера, напряжение питания, оптическая мощность Tx и Rx, потеря сигнала

Разъём LC/UPC

Низкая рассеиваемая мощность

Напряжение питания +3,3 В

Поддержка функции «горячей» замены

Соответствие стандарту SFP+ MSA SFF-8431

Модификация с индексом «I» работает в промышленном диапазоне −40…+85 °C

Включён в единый реестр российской радиоэлектронной продукции, запись № 10465681

Ключевые характеристики

Тип корпуса	SFP+
Скорость передачи данных	10 Гбит/с (рабочий диапазон 1,25–11,3 Гбит/с, типовое 10,5 Гбит/с)
Длина волны передатчика	1270 нм (диапазон 1260–1280 нм)
Длина волны приёмника	1330 нм (диапазон 1320–1340 нм)
Среда передачи	одно волокно, одномодовое 9/125 мкм (G.652)
Дальность передачи	20 км
Разъём	LC/UPC
Оптическая мощность передатчика	от −6 до −1,5 дБм
Оптическая мощность при выключенном лазере	не более −30 дБм
Коэффициент гашения импульса	не менее 4 дБ, типовое 5 дБ
Чувствительность фотоприёмника	−14 дБм
Уровень насыщения (перегрузка)	не менее 0,5 дБм
Потери отражения (ORL)	не более −12 дБ
Напряжение питания	3,135–3,46 В, типовое 3,3 В
Ток потребления	типовой 200 мА, не более 285 мА
Цифровая диагностика DDM	поддерживается
Диапазон рабочих температур	0…+70 °C (модификация «I» — −40…+85 °C)
Температура хранения	−40…+85 °C
Относительная влажность при эксплуатации	5–85 %
Относительная влажность при хранении	5–95 %
Парный модуль	RSM10W42L20 / RSM10W42L20I
Гарантия	36 месяцев

Область применения

Модуль ставят в слоты SFP+ коммутаторов, маршрутизаторов и серверных адаптеров, чтобы поднять канал 10 Гбит/с по одному оптическому волокну на расстоянии до 20 км — например, для восходящих каналов уровня агрегации. Производитель подтверждает совместимость своих SFP с коммутаторами Eltex серии MES отдельным протоколом испытаний от 13.04.2023. Компания «Инфотехновации» обеспечивает поставку, проектирование, монтаж и пусконаладку под ключ.
