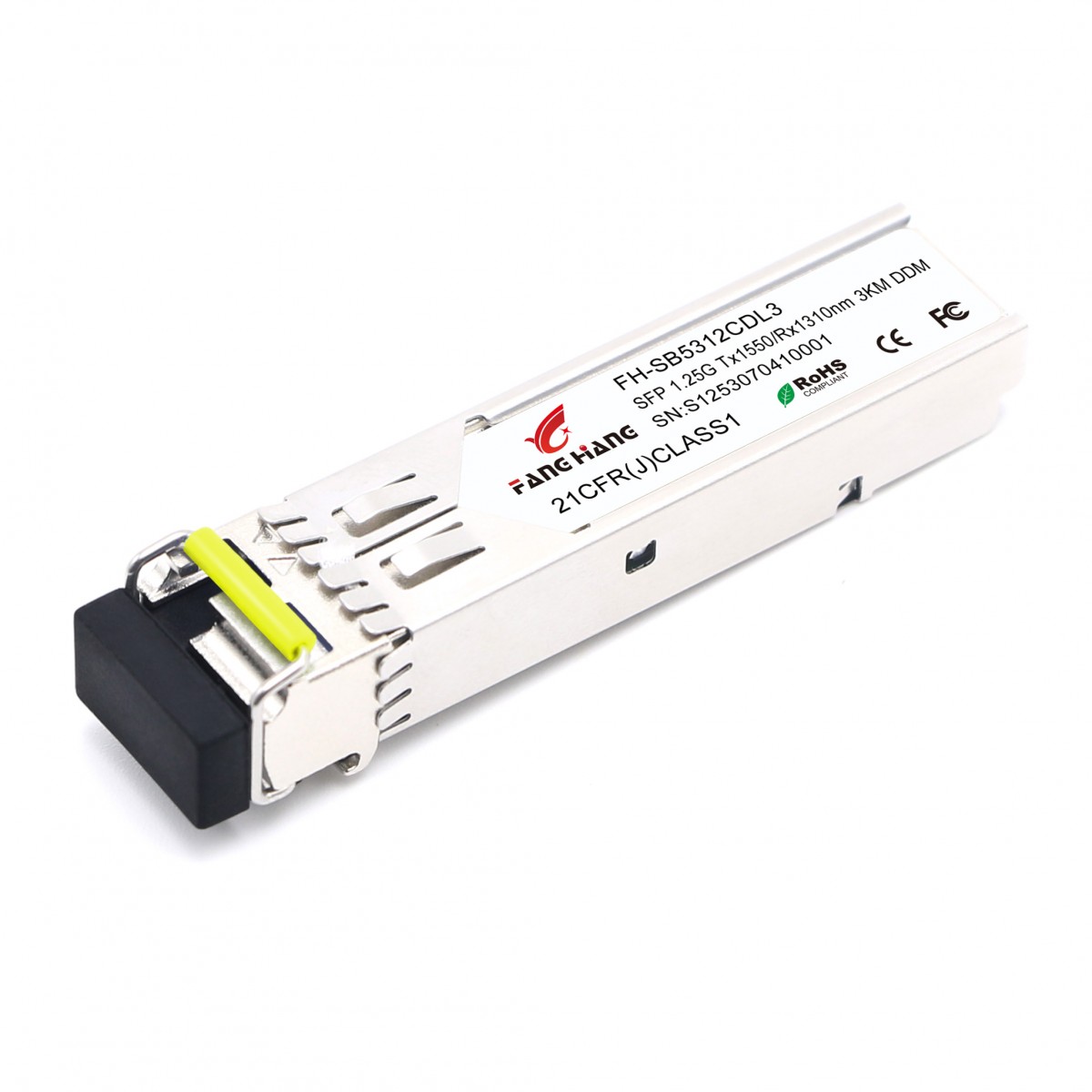

FH-SB5312CDL3, 3 км SFP модуль WDM, 1.25 G, TX 1550 нм, RX 1310 нм, LC, DDM

Под заказ

Примечание-подсказка

Характеристики

Тип устройства

—

SFP-модуль

FH-SB5312CDL3, 3 км SFP модуль WDM, 1.25 G, TX 1550 нм, RX 1310 нм, LC

FH-SB5312CDL3 — одноволоконный оптический трансивер форм-фактора SFP производства FANGHANG TECH LIMITED. Модуль работает на двух скоростях — 1,25 Гбит/с и 1,0625 Гбит/с — и рассчитан на дальность до 3 км по одномодовому волокну. Передатчик построен на FP-лазере 1550 нм, приёмник — PIN-фотодиод с встроенным трансимпедансным усилителем на 1310 нм, за управление отвечает микроконтроллер. Модуль соответствует SFP MSA и SFF-8472, имеет двунаправленный интерфейс LC/UPC и поддерживает цифровую диагностику DDMI.

Основные возможности

Работа на двух скоростях: 1,25 Гбит/с и 1,0625 Гбит/с

FP-лазер 1550 нм в передатчике

PIN-фотодетектор 1310 нм, дальность передачи 3 км

Двунаправленный (BIDI) оптический интерфейс LC/UPC — передача и приём по одному волокну

Соответствие SFP MSA и SFF-8472, розетка simplex LC

Поддержка интерфейса цифровой диагностики DDM

Питание от одного источника +3,3 В

Исполнение без свинца, соответствие RoHS

Три температурных исполнения: коммерческое 0…+70 °C, расширенное −10…+80 °C, промышленное −40…+85 °C

Глазковая диаграмма передатчика соответствует IEEE 802.3z, лазер класса 1 по безопасности

Ключевые характеристики

Тип корпуса	SFP
Скорость передачи данных	1,25 Гбит/с (также 1,0625 Гбит/с)
Длина волны передатчика	1550 нм (диапазон 1500–1570 нм)
Длина волны приёмника	1310 нм (диапазон 1270–1370 нм)
Среда передачи	одно волокно, одномодовое (SMF)
Дальность передачи	3 км
Разъём	LC/UPC, simplex
Выходная оптическая мощность	от −14 до −7 дБм
Коэффициент гашения	не менее 9 дБ
Ширина спектра (RMS)	не более 4 нм
Чувствительность приёмника	−20 дБм
Перегрузка приёмника	не менее −3 дБм
Пороги LOS	срабатывание −35 дБм, снятие −21 дБм, гистерезис 0,5–6 дБ
Напряжение питания	3,13–3,47 В, типовое 3,3 В
Ток потребления	не более 220 мА
Рабочая температура корпуса	0…+70 °C (расширенное исполнение −10…+80 °C, промышленное −40…+85 °C)
Температура хранения	−40…+85 °C
Относительная влажность	не более 85 %
Цифровая диагностика DDM	температура ±3 °C, напряжение 3,0–3,6 В ±3 %, ток смещения 2–80 мА ±10 %, мощность Tx −16…−4 дБм ±3 дБ, мощность Rx −23…0 дБм ±3 дБ
Предельно допустимое напряжение питания	−0,5…+4,0 В
Соответствие стандартам	SFP MSA, SFF-8472, RoHS

Область применения

Производитель перечисляет области применения модуля: сети Gigabit Ethernet и Fibre Channel, соединения «коммутатор — коммутатор», коммутируемые объединительные панели, подключение маршрутизаторов и серверов, а также прочие оптические линии связи. Компания «Инфотехновации» обеспечивает поставку, проектирование, монтаж и пусконаладку под ключ.
