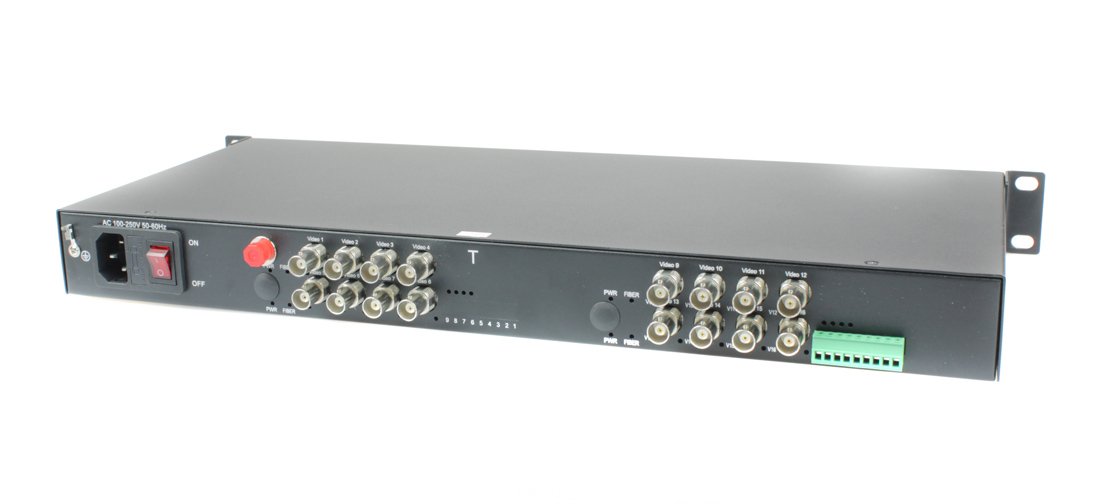

TA-H162-15F
Оптический передатчик видеосигнала OSNOVO TA-H162-15F предназначен для передачи 16 каналов видео форматов HDCVI, HDTVI, AHD и CVBS по одномодовому оптоволокну на расстояние до 20 км. Дополнительно по той же линии работает однонаправленный канал управления RS485 (симплекс).
Передатчик поддерживает видео с разрешением до 5 Мп и использует спектральное уплотнение CWDM на длинах волн 1310, 1490, 1550 и 1570 нм. Видеовходы — 16 разъёмов BNC с входным сопротивлением 75 Ом, линия RS485 подключается к клеммной колодке, оптический выход — разъём FC. Питание от сети 220 В AC, потребляемая мощность — 20 Вт. Корпус размером 484х44х220 мм допускает монтаж в 19-дюймовую стойку (1U), рабочая температура — от -15 до +60 °C.
Основные возможности
| Передача 16 каналов видео HDCVI/HDTVI/AHD/CVBS |
| Однонаправленный канал управления RS485 (симплекс) |
| Дальность передачи по одномодовому оптоволокну до 20 км |
| Разрешение видео до 5 Мп |
| Спектральное уплотнение CWDM: 1310/1490/1550/1570 нм |
| Питание от сети 220 В AC, мощность 20 Вт |
| Возможен монтаж в стойку 19", 1U |
Ключевые характеристики
| Параметр | Значение |
| Тип устройства | Оптический передатчик видеосигнала |
| Количество видеоканалов | 16 |
| Тип видеосигнала | HDCVI / HDTVI / AHD / CVBS |
| Максимальное разрешение | 5 Мп |
| Канал управления | 1 двунаправленный, RS485 (полудуплекс) |
| Среда передачи | одномодовое оптоволокно |
| Дальность передачи | до 20 км |
| Рабочие длины волн (CWDM) | 1310 / 1490 / 1550 / 1570 нм |
| Входное сопротивление | 75 Ом |
| Номинальный уровень входного сигнала | 1 В |
| Видеовходы | BNC x16 |
| Подключение RS485 | Клеммная колодка |
| Оптический выход | FC |
| Напряжение питания | 220 AC |
| Монтаж | В стойку 19", 1U |
| Габаритные размеры, мм | 484х44х220 |
| Разрешение | 5 Мп |
| Потребляемая мощность, Вт | 20 |
| Диапазон рабочих температур, °С | -15…+60 |
| Ток потребления, мА | 90 |
| Вес, кг | 3.2 |
| Материал корпуса | Металл |
Область применения
Шестнадцатиканальный передатчик TA-H162-15F принимает сигналы до 16 аналоговых камер форматов HDCVI, HDTVI, AHD или CVBS с разрешением до 5 Мп и передаёт их по одному волокну оптической линии на расстояние до 20 км вместе с каналом управления RS485. Устройство питается от сети 220 В.
Применяется на крупных и протяжённых объектах — промышленных площадках, периметрах, территориях с несколькими зданиями, где большую группу камер нужно связать с центральным постом одной оптической линией. На посту сигнал принимает приёмник RA-H162-15F.
