TA-H42-15F

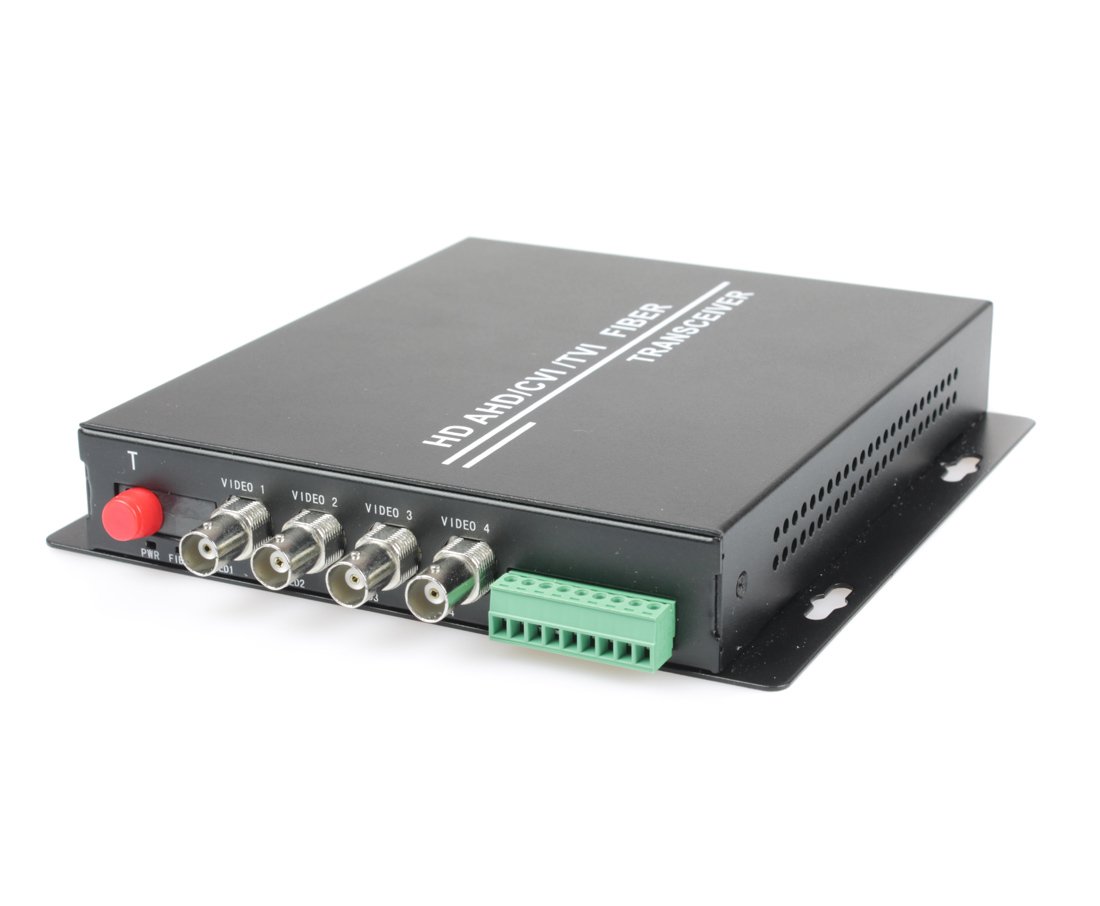

Оптический передатчик видеосигнала OSNOVO TA-H42-15F предназначен для передачи четырёх каналов видео форматов HDCVI, HDTVI, AHD и CVBS по одномодовому оптоволокну на расстояние до 20 км. Вместе с видео по той же линии работает однонаправленный канал управления RS485 (симплекс).
Передатчик поддерживает видео с разрешением до 5 Мп и работает на длинах волн 1310/1550 нм (WDM). Видеовходы — четыре разъёма BNC с входным сопротивлением 75 Ом, линия RS485 подключается к клеммной колодке, оптический выход — разъём FC. Питание — 5 В DC, ток потребления до 2000 мА, блок питания входит в комплект. Габаритные размеры — 167х28х173 мм, рабочая температура — от -15 до +60 °C.
Основные возможности
| Передача 4 каналов видео HDCVI/HDTVI/AHD/CVBS |
| Однонаправленный канал управления RS485 (симплекс) |
| Дальность передачи по одномодовому оптоволокну до 20 км |
| Разрешение видео до 5 Мп |
| Рабочие длины волн WDM 1310/1550 нм |
| Оптический разъём FC |
| Блок питания 5 В DC в комплекте |
Ключевые характеристики
| Параметр | Значение |
| Тип устройства | Оптический передатчик видеосигнала |
| Количество видеоканалов | 4 |
| Тип видеосигнала | HDCVI / HDTVI / AHD / CVBS |
| Максимальное разрешение | 5 Мп |
| Канал управления | 1 двунаправленный, RS485 (полудуплекс) |
| Среда передачи | одномодовое оптоволокно |
| Дальность передачи | до 20 км |
| Рабочие длины волн (WDM) | 1310 / 1550 нм |
| Входное сопротивление | 75 Ом |
| Номинальный уровень входного сигнала | 1 В |
| Видеовходы | BNC x4 |
| Подключение RS485 | Клеммная колодка |
| Оптический выход | FC |
| Разъём питания | Гнездо 5.5 мм |
| Блок питания | В комплекте |
| Габаритные размеры, мм | 167х28х173 |
| Разрешение | 5 Мп |
| Диапазон рабочих температур, °С | -15…+60 |
| Напряжение питания DC, В | 5 DC (адаптер в комплекте) |
| Ток потребления, мА | 2000 |
| Вес, кг | 1 |
| Материал корпуса | Металл |
Область применения
Передатчик TA-H42-15F подключается к четырём удалённым аналоговым камерам и передаёт их видеосигналы HDCVI, HDTVI, AHD или CVBS с разрешением до 5 Мп по одному волокну оптической линии на расстояние до 20 км. По тому же волокну передаётся канал управления RS485.
Устройство работает в паре с приёмником RA-H42-15F и применяется на протяжённых объектах, периметрах, промышленных площадках и при связи между зданиями, где длина линии превышает возможности коаксиального кабеля.
