RA-H22-15F

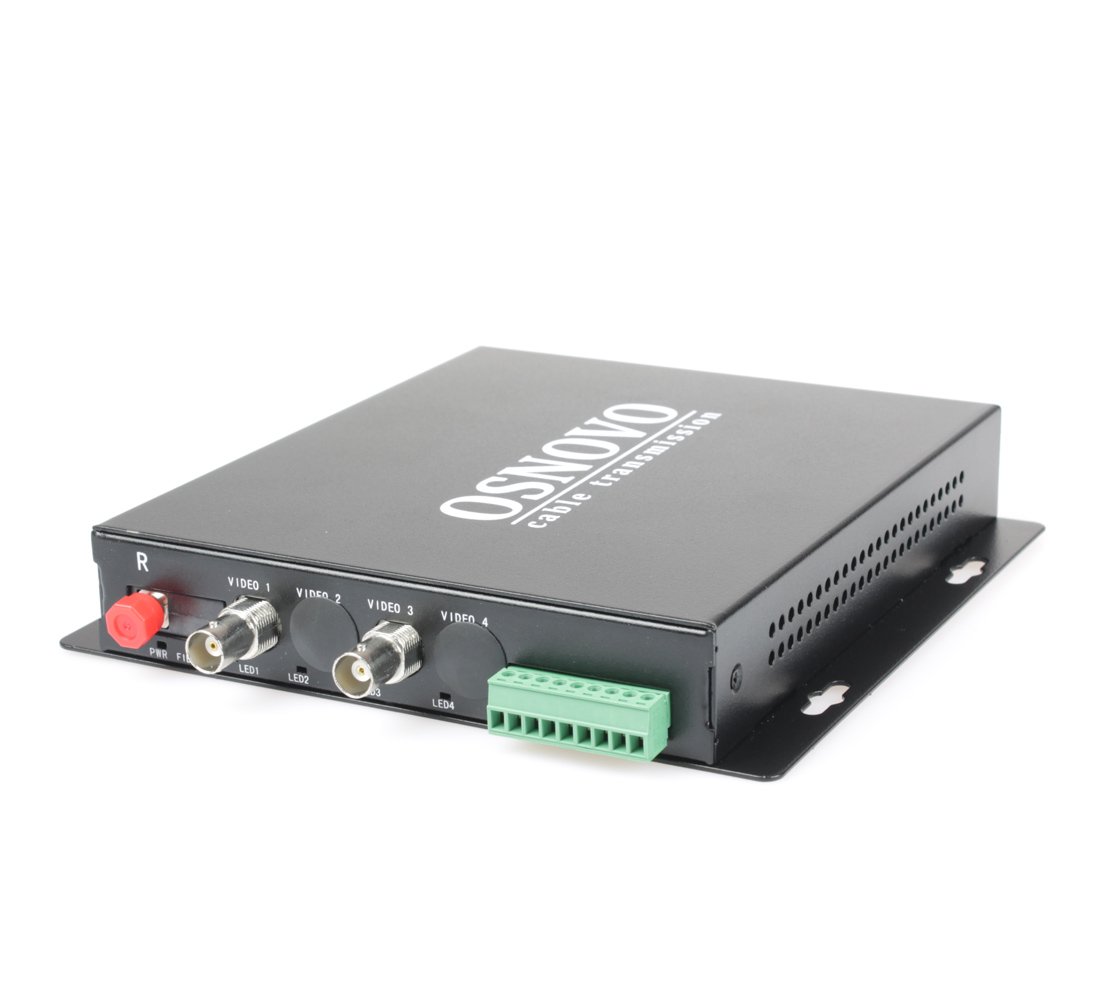

Оптический приёмник видеосигнала OSNOVO RA-H22-15F — приёмник двух каналов видео HDCVI, HDTVI, AHD или CVBS и одного однонаправленного канала управления RS-485, передаваемых по одномодовому оптоволокну. Устанавливается на приёмной стороне оптической линии и работает в паре с оптическим передатчиком.
Дальность передачи — до 20 км, максимальное разрешение видео — 5 Мп. Рабочие длины волн WDM — 1310 и 1550 нм, канал RS-485 работает в симплексном режиме. Оптический вход — разъём FC, видеовыходы — два разъёма BNC, линия RS-485 подключается к клеммной колодке. Питание 5 В DC, 2000 мА, блок питания в комплекте; диапазон рабочих температур -15…+60 °C, размеры 167х28х173 мм.
Основные возможности
| Приём 2 каналов видео HDCVI, HDTVI, AHD, CVBS |
| Однонаправленный канал управления RS-485 (симплекс) |
| Передача по одномодовому оптоволокну до 20 км |
| Разрешение видео до 5 Мп |
| Рабочие длины волн WDM 1310/1550 нм |
| 2 видеовыхода BNC, оптический разъём FC |
| Блок питания в комплекте |
Ключевые характеристики
| Параметр | Значение |
| Назначение | Оптический приёмник видеосигнала |
| Количество видеоканалов | 2 |
| Форматы видео | HDCVI, HDTVI, AHD, CVBS |
| Максимальное разрешение | 5 Мп |
| Канал управления | 1 двунаправленный, RS-485 (полудуплекс) |
| Среда передачи | Одномодовое оптоволокно |
| Дальность передачи | до 20 км |
| Рабочие длины волн (WDM) | 1310 / 1550 нм |
| Оптический разъём | FC |
| Видеовыходы | 2 × BNC |
| Подключение RS-485 | Клеммная колодка |
| Выходное сопротивление | 75 Ом |
| Номинальный уровень видеосигнала | 1 В |
| Разъём питания | Гнездо 5.5 мм |
| Потребляемый ток | 2000 мА |
| Блок питания | В комплекте |
| Габаритные размеры, мм | 167х28х173 |
| Тип устройства | Оптический приёмник видеосигнала |
| Разрешение | до 5 Мп |
| Диапазон рабочих температур, °С | -15…+60 |
| Напряжение питания DC, В | 5 |
| Ток потребления, мА | 2000 |
| Комплект поставки | 1 × приёмник; 1 × блок питания AC220/DC5V; 1 × съёмная клеммная колодка; 1 × руководство по эксплуатации |
Область применения
Оптический приёмник RA-H22-15F устанавливается на приёмной стороне оптической линии и работает в паре с оптическим передатчиком: он принимает видео с двух камер HDCVI, HDTVI, AHD или CVBS разрешением до 5 Мп и однонаправленный канал управления RS-485.
Передача по одномодовому оптоволокну на расстояние до 20 км подходит для протяжённых периметров, промышленных площадок и транспортных объектов.
«Инфотехновации» — системный интегратор: поставка, проектирование, внедрение и сервисная поддержка оборудования OSNOVO под ключ.
Стоимость рассчитывается по заказу.
На выбор — список ниже. Стоимость перевозки рассчитывает перевозчик.
Работаем по договору и счёту или только по счёту, предоплата 100%. Оплатить можно двумя способами:
Оплачиваете выставленный счёт банковским переводом.
Оплатить наличными тоже можно — порядок подскажет менеджер.
-
1
Договор и счёт
Оформляем договор поставки и выставляем счёт.
-
2
Предоплата 100%
Оплачиваете заказ полностью — переводом или наличными.
-
3
Отгрузка
После оплаты отгружаем или передаём перевозчику.
Поставляем новое и комплектное оборудование. Гарантию на него даёт только производитель — на своих условиях. Гарантийное обслуживание проводят его авторизованные сервисные центры, срок и порядок указаны в паспорте изделия.
- механическими повреждениями по вине покупателя;
- несанкционированными модификациями или ремонтом оборудования;
- несоблюдением норм эксплуатации, указанных производителем.
