RA-H82-15F

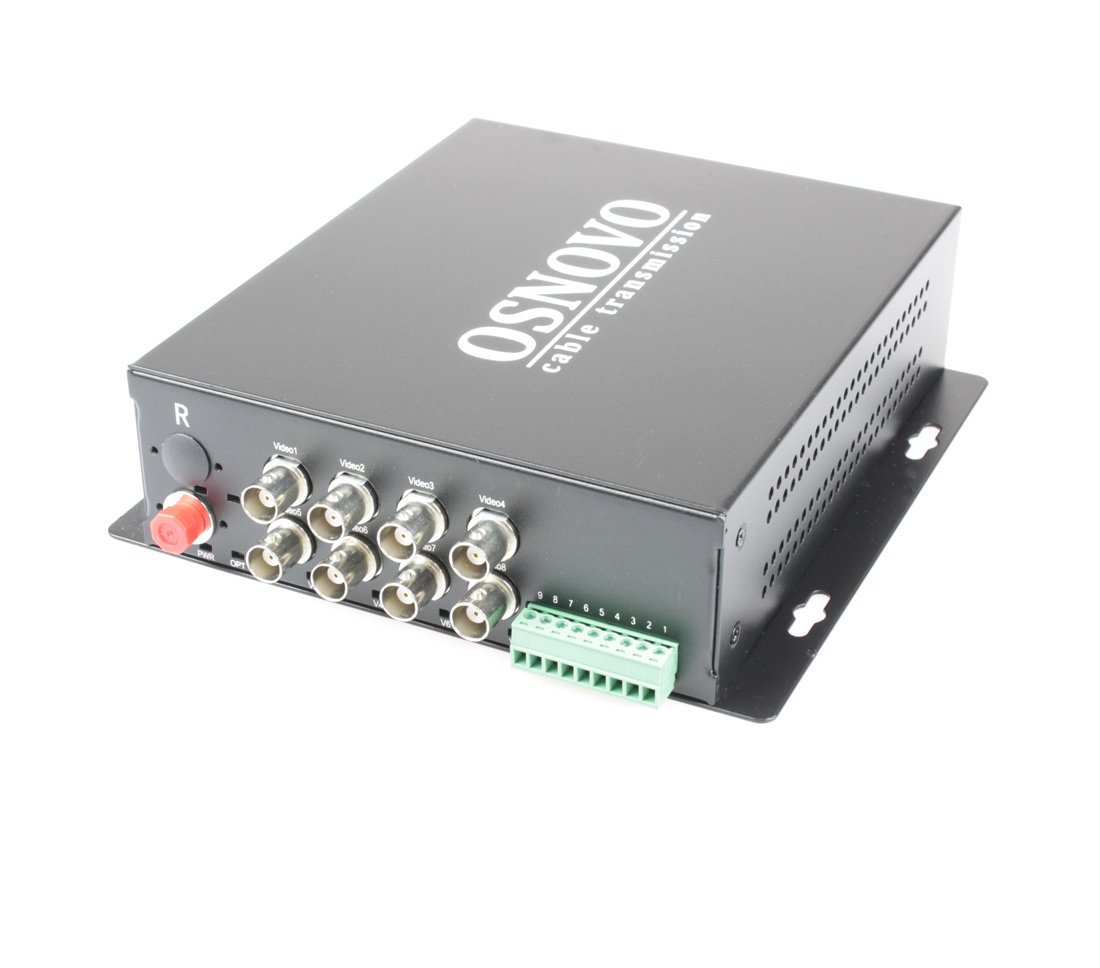

Оптический приёмник видеосигнала OSNOVO RA-H82-15F — приёмная часть системы передачи аналогового видео по одномодовому оптоволокну. Устройство принимает 8 каналов видео HDCVI, HDTVI, AHD или CVBS и один однонаправленный канал управления RS485 на расстоянии до 20 км и применяется для подключения группы удалённых аналоговых камер к видеорегистратору.
Максимальное разрешение передаваемого видео — 5 Мп, рабочие длины волн CWDM — 1310/1550 нм. Оптический вход выполнен на разъёме FC, видеовыходы — 8 разъёмов BNC с выходным сопротивлением 75 Ом, канал RS485 работает в симплексном режиме и выведен на клеммную колодку. Питание 5 В DC, ток потребления 3000 мА, блок питания входит в комплект. Рабочая температура -15…+60 °C, габариты 167х45х173 мм.
Основные возможности
| Приём 8 каналов видео HDCVI/HDTVI/AHD/CVBS |
| Однонаправленный канал управления RS485 (симплекс) |
| Передача по одномодовому оптоволокну на расстояние до 20 км |
| Разрешение видео до 5 Мп |
| Рабочие длины волн CWDM 1310/1550 нм |
| Оптический разъём FC, видеовыходы BNC |
| Блок питания в комплекте |
Ключевые характеристики
| Параметр | Значение |
| Назначение | приёмник видеосигнала и канала управления по оптоволокну |
| Количество видеоканалов | 8 |
| Тип видеосигнала | HDCVI / HDTVI / AHD / CVBS |
| Максимальное разрешение | 5 Мп |
| Канал управления | 1 двунаправленный, RS485 (полудуплекс) |
| Среда передачи | одномодовое оптоволокно |
| Дальность передачи | до 20 км |
| Рабочие длины волн (CWDM) | 1310 / 1550 нм |
| Оптический вход | FC |
| Видеовыходы | 8 x BNC |
| Выходное сопротивление | 75 Ом |
| Номинальный уровень входного сигнала передатчика | 1 В |
| Выход RS485 | клеммная колодка |
| Разъём питания | розетка 5,5 мм |
| Комплектация | блок питания |
| Габаритные размеры, мм | 167х45х173 |
| Тип устройства | Оптический приёмник видеосигнала |
| Разрешение | 5 Мп |
| Диапазон рабочих температур, °С | -15…+60 |
| Напряжение питания DC, В | 5 DC (адаптер в комплекте) |
| Ток потребления, мА | 3000 |
| Вес, кг | 1.2 |
| Материал корпуса | Металл |
Область применения
Приёмник RA-H82-15F устанавливается на посту видеонаблюдения и принимает по одному волокну оптической линии видеосигналы восьми аналоговых камер форматов HDCVI, HDTVI, AHD или CVBS с разрешением до 5 Мп, переданные с удалённого объекта на расстояние до 20 км. Через выходы BNC видео подаётся на видеорегистратор, а по тому же волокну работает канал управления RS485.
Устройство применяется в паре с передатчиком TA-H82-15F там, где группа камер удалена от поста дальше, чем позволяет коаксиальный кабель: на протяжённых периметрах, промышленных площадках и при связи между зданиями по проложенной оптической линии.
